Juntas Sanitarias para Discos de Ruptura:
- 1 day ago
- 4 min read
Diferencias entre “Sanitary Flat” (SF) e “Industry Standard” (IS)
por: Jaime Suarez, MSME
En la industria de procesos, la elección de los componentes de sellado es crítica para garantizar tanto la seguridad como la esterilidad. En este artículo, revisaremos a fondo las diferencias entre las juntas (gaskets) sanitarias para discos de ruptura tipo "Sanitary Flat" (SF) e "Industry Standard" (IS), explicando por qué respetar la compatibilidad de sus diseños es vital para evitar fugas y fallas catastróficas.
Evolución del Diseño: Juntas SF versus IS
La geometría de estos componentes responde a una evolución en los estándares de la industria:
Sanitary Flat (SF): Fue la primera junta sanitaria que ofreció Continental Disc Corporation (CDC). Está diseñada exclusivamente para acoplar las superficies planas de dos férulas lisas, ninguna de las cuales tiene una ranura de alineación (groove).

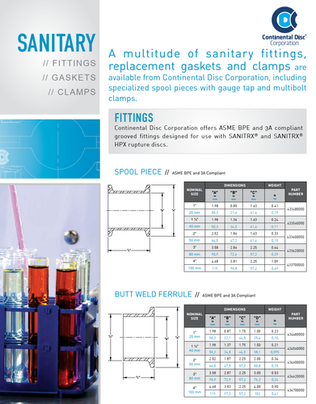

Industry Standard (IS): Con la evolución tecnológica, la industria adoptó un diseño con un reborde o cordón elevado (bead) en cada superficie de acoplamiento. Para utilizarse, las férulas de metal deben tener una ranura (groove) que reciba este relieve. Esto asegura la alineación perfecta de las conexiones y facilita el centrado exacto del disco de ruptura dentro de la tubería.
La Norma ASME BPE
La normativa ASME-BPE (Bioprocess Equipment) estandarizó el diseño de las juntas con cordón elevado (beaded gaskets / IS). Esta norma establece los requisitos estrictos para equipos utilizados en las industrias biofarmacéutica, biotecnológica y de cuidado personal, cubriendo aspectos clave como la esterilidad, facilidad de limpieza (cleanability), materiales de construcción y tolerancias.
Sistemas críticos como el Agua para Inyección (WFI), vapor limpio, filtración y almacenamiento se rigen bajo este estándar. Como referencia, la línea de discos de ruptura SANITRX HPX de CDC cumple rigurosamente con los criterios de la norma ASME BPE.
La Regla de Oro: Cada Férula con su Junta Correspondiente
Hoy en día, el estilo IS es el estándar de la industria y el más utilizado. El diseño SF ha quedado relegado a mantenimiento y reemplazo (MRO) en sistemas antiguos o requerimientos específicos en la industria láctea.
Un error grave en campo es asumir que, como los diámetros exteriores de las férulas Tri-Clamp son iguales, los diseños de juntas se pueden mezclar. Esto es falso. Cruzar estos diseños rompe la física del sellado y destruye los componentes:
Escenario 1: Férula ranurada (IS) + Junta Plana (SF) ➔ Error de Sellado y Sobretorque
Intentar sellar una férula que tiene canal (groove) con una junta plana provoca que el material quede suspendido como un "puente" sobre el vacío de dicha ranura. Al no tener un metal sólido detrás que le haga soporte en esa zona, la presión del fluido genera microfiltraciones o liqueos.
Ante esto, el error más común en planta es intentar detener el goteo aplicando más torque a la abrazadera Tri-Clamp. Esto no soluciona el problema; por el contrario, el exceso de fuerza aplasta el elastómero contra los bordes afilados del canal (groove) metálico, cortando, extruyendo y destruyendo la junta por completo.
Escenario 2: Férula plana (SF) + Junta con relieve (IS) ➔ Falla Crítica de Contaminación
Si se intenta colocar una junta con cordón elevado (bead) contra una férula plana, este relieve no tendrá un canal (groove) donde alojarse. Al apretar la abrazadera Tri-Clamp, la junta se deformará de manera asimétrica, extruyéndose hacia el interior de la tubería o hacia afuera.
Esto crea brechas microscópicas en el diámetro interno donde el producto del proceso se acumulará. Dado que los ciclos de limpieza (CIP) no pueden arrastrar el material atrapado en ese espacio, se genera un foco inminente de contaminación bacteriana.
Conclusión técnica: Para garantizar un sellado hermético y seguro, las especificaciones deben respetarse estrictamente. Si tus férulas son planas, el disco debe ordenarse con junta SF; si tus férulas tienen canal (groove), el disco debe llevar junta IS con su respectivo cordón (bead). Ante cualquier duda en sistemas híbridos antiguos, se debe consultar directamente con la fábrica antes de realizar la instalación.
Pros y Contras de los Materiales de las Juntas
Elegir el material adecuado depende de tres factores: compatibilidad química, límites de temperatura y resiliencia*.
CDC ofrece juntas de una sola pieza que se deslizan sobre el disco como un calcetín en elastómeros como EPDM, Viton y Silicona. La excepción es el PTFE, que debido a su rigidez natural se fabrica en dos piezas que se ensamblan a presión (snap together) sobre los asientos del disco.
Con la excepción del PTFE reforzado con metal, todos los materiales de CDC cumplen estrictamente con las normativas FDA y USP Class VI.
Silicona curada con peróxido (Peroxide Cured Silicone): Es una de las opciones más recomendadas. Cuenta con una excelente resiliencia, ofrece el rango de temperatura (banda térmica) más amplio entre los elastómeros y es químicamente inerte ante la mayoría de los procesos farmacéuticos.
PTFE (Teflón): Es insuperable en cuanto a resistencia química y tolerancia térmica general. Sin embargo, al ser un material rígido y con baja resiliencia, puede resultar problemático lograr que selle correctamente dentro del ensamble de la férula usando hardware estándar.
Debido a esta rigidez natural, los manuales de instalación de las series SANITRX recomiendan de manera explícita el uso de la abrazadera de alta resistencia MBC (Multi-Bolt Clamp) si se opta por juntas de PTFE o de PTFE reforzado con acero. A diferencia del clásico tornillo de ajuste rápido, la abrazadera MBC utiliza cuatro tornillos de acero inoxidable. Esto proporciona la fuerza de compresión elevada y el torque cruzado milimétrico que el Teflón exige para asentarse de forma homogénea y garantizar un sellado libre de fugas.
*La resiliencia es la propiedad mecánica de un material que le permite recuperar su forma o posición original después de haber sido sometido a una fuerza de deformación (como flexión, estiramiento o compresión).
En la tabla a continuación se presenta los rangos de temperatura de servicio para diferentes tipos de materiales.
